組み合せ回路のVHDL記述

琉球大学情報工学科 和田 知久

組み合せ回路の復習

  1. 真理値表で書ける。

  2. 内部にラッチやレジスタのように値を保持する素子は含まれない

真理値表の復習

入力信号 　 途中の信号 　 出力信号
A B C 　 X Y 　 F G
0 0 0 　 1 0 　 0 1
0 0 1 　 1 1 　 0 0
0 1 0 　 1 0 　 0 1
0 1 1 　 1 0 　 0 1
1 0 0 　 1 0 　 0 1
1 0 1 　 1 1 　 0 0
1 1 0 　 0 0 　 1 1
1 1 1 　 0 0 　 1 1

これより、直接的にブール代数式で書ける！

F <= A and B and (notC) or A and B and C;

G <= notA and notB and notC or ......（省略）

カルノー図の復習

F AB
C 　 00 01 11 10
0 0 0 1 0
1 0 0 1 0

ということで、　F <= A and B; と簡単化される。

　

G AB
C 　 00 01 11 10
0 1 1 1 1
1 0 1 1 0

ということで、 G <= (notC) or B ; 　と簡単化される。

プロセス文を使わない組み合せ回路の記述

（例）

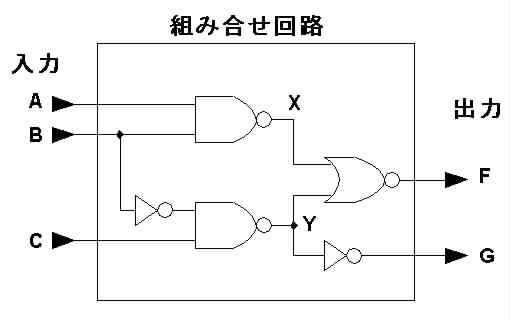

回路図のそのままの記述 簡単化後の回路そのままの記述
ｌibrary IEEE;
use IEEE.std_logic_1164.all;

entity COMB is
　port (A, B, C : IN std_logic
　　　　F, G : OUT std_logic );
end COMB;

architecture STRUCTURE1 of COMB is
signal X, Y : std_logic;
begin
X <= A nand B;
Y <= not B nand C;
F <= X nor Y;
G <= not Y;
end STRUCTURE1;

 library IEEE;
use IEEE.std_logic_1164.all;

entity COMB is
　port (A, B, C : IN std_logic
　　　　F, G : OUT std_logic );
end COMB;

architecture STRUCTURE2 of COMB is
begin
F <= A and B;
G <= not C or B;
end STRUCTURE2;

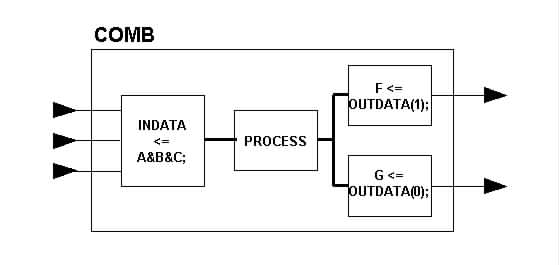

プロセス文を使う回路の記述

（例: case文の使用）

ｌibrary IEEE;
use IEEE.std_logic_1164.all;

entity COMB is
　port (A, B, C : IN std_logic
　　　　F, G : OUT std_logic );
end COMB;

architecture RTL of COMB is
signal INDATA : std_logic_vector (2 downto 0);
signal OUTDATA : std_logic_vector (1 downto 0);
begin

INDATA <= A & B & C;
F <= OUTDATA(1);
G <= OUTDATA(0);

process (INDATA) begin
　case INDATA is
　　when "000" => OUTDATA <= "01";
　　when "001" => OUTDATA <= "00";
　　when "010" => OUTDATA <= "01";
　　when "011" => OUTDATA <= "01";
　　when "100" => OUTDATA <= "01";
　　when "101" => OUTDATA <= "00";
　　when "110" => OUTDATA <= "11";
　　when "111" => OUTDATA <= "11";
　　when others => OUTDATA <= "XX";
　end case;
end process;

end RTL;














プロセス文の（　）はセンシティビティリスト
と言い、値が変化すると実行開始。
組み合せ回路では
すべての入力信号を記述する。


すべての組み合せを記述する。
=> は関係演算子ではない。
<= も関係演算子ではない。

必ず others を記述する。
std_logicには'0', '1'以外の値もあるから。

プロセス文を使う回路の記述

if文を使う記述

ｌibrary IEEE;
use IEEE.std_logic_1164.all;

entity MUX4 is
　port (INPUT : IN std_logic_vector(3 downto 0);
　　　　SEL : IN std_logic_vector(1 downto 0);
　　　　Y : OUT std_logic );
end MUX4;

architecture RTL of MUX4 is
begin

process ( INPUT, SEL ) begin

　　if (SEL = "00" ) then
　　　　　Y <= INPUT(0);
　　elsif (SEL = "01" ) then
　　　　　Y <= INPUT(1);
　　elsif (SEL = "10" ) then
　　　　　Y <= INPUT(2);
　　else
　　　　　Y <= INPUT(3);
　　end if;
end process;

end RTL;






プロセス文の（　）はセンシティビティリスト
と言い、値が変化すると実行開始。
組み合せ回路では
すべての入力信号を記述する。


すべての組み合せを記述する。
したがって、最後はelseにする。
std_logicには'0', '1'以外の値もあるから。

もし最後のelse以下がないと、
SEL="11"の時にYは以前の値を保持
することになり、ラッチが必要になる。

elseifではなくelsifなので注意。

データタイプ　Boolean と関係演算子

signal A, B, C : std_logic;
A <= ( B < C)　;　　　　　　　　--　これは違反

signal A : std_logic_vector (3 downto 0) ;
signal B : std_logic_vector (2 downto 0) ;

A <= "1100" 　　---- 12
B <= "111" 　　　---- 7
A > B 　　--------> FALSE

signal C, D : std_logic_vector (0 to 3);

C <= "1100"　　---- 3
D <= "0111"　　---- 14
C < D　　---------> FALSE
