4.1.2 process文を用いた組み合わせ回路　P64

琉球大学情報工学科 和田 知久

process文を用いた組み合わせ回路の記述方法

  1. 入力信号をもちいて、出力信号の動作のみを記述すればよい。
  2. process( )の（　）内にすべての入力信号を書く。忘れると、かってにフリップフロップが生成される。
  3. process文内部は順次処理なので、if文、case文、for-loop文を用いることができる。
  4. process文内部の記述で中間変数が必要であれば、process文内部で variable を宣言して用いる。
  5. variableは代入式　が　TMP := S+D; のように異なるので、注意せよ。（即時代入）

リスト４．５　if文の例

ライブラリ宣言 library IEEE;
use IEEE.std_logic_1164.all;		 いつもどおり
ENTITY宣言
回路の名前と
入出力信号		 entity MULTIPLEXER4 is エンティティ宣言
port ( D : in std_logic_vector(3 downto 0);
　　　 S : in std_logic_vector(1 downto 0);
　　　 Y : out std_logic );		 ポート宣言
end MULTIPLEXER4; エンティティ終了。";"忘れるな！
回路の中味の記述 architecture DATAFLOW of MULTIPLEXER4 is アーキテクチャ宣言
begin
　　-- process文(順次処理文の記述)
　　process ( D, S )
　　begin
　　-- if文による出力の場合分け
　　　　if ( S = "00" ) then
　　　　　　　Y <= D(0);
　　　　elsif ( S = "01" ) then
　　　　　　　Y <= D(1);
　　　　elsif ( S = "10" ) then
　　　　　　　Y <= D(2);
　　　　else
　　　　　　　Y <= D(3);
　　　　end if;
　　end process;
end DATAFLOW;
  • D,Sを用いて、Yを記述
  • elsifのスペルに注意

　

リスト４．７　case文の例

ライブラリ宣言 library IEEE;
use IEEE.std_logic_1164.all;		 いつもどおり
ENTITY宣言
回路の名前と
入出力信号		 entity DECODER_2_4 is エンティティ宣言
port ( D : in std_logic_vector(1 downto 0);
　　　　Y : out std_logic_vector(3 downto 0));		 ポート宣言
end DECODER_2_4; エンティティ終了。";"忘れるな！
回路の中味の記述 architecture DATAFLOW of DECODER_2_4 is アーキテクチャ宣言
begin
　　process ( D )
　　begin
　　　　-- case文による出力の場合分け
　　　　case D is
　　　　　　when "00" => Y <= "0001";
　　　　　　when "01" => Y <= "0010";
　　　　　　when "10" => Y <= "0100";
　　　　　　when "11" => Y <= "1000";
　　　　　　when others => Y <= "XXXX";
　　　　　　end case;
　　end process;
end DATAFLOW;
  • Dを用いて、Yを記述
  • caseの最後にその他すべてのothersが必要

　

リスト４．１１　for-loop文の例

ライブラリ宣言 library IEEE;
use IEEE.std_logic_1164.all;		 いつもどおり
ENTITY宣言
回路の名前と
入出力信号		 entity PARITY_CHECKER is エンティティ宣言
port ( A : in std_logic_vector(7 downto 0);
　　　　Y : out std_logic );		 ポート宣言
end PARITY_CHECKER; エンティティ終了。";"忘れるな！
回路の中味の記述 architecture DATAFLOW of PARITY_CHECKER is アーキテクチャ宣言
begin
　　process ( A )
　　variable TMP : std_logic;
　　　　begin
　　　　　　TMP := '0';
　　　　　　-- for-loop文による繰り返し処理
　　　　　　for I in 0 to 7 loop
　　　　　　　　TMP := TMP xor A(I);
　　　　　　end loop;
　　　　　　Y <= TMP;
　　　　end process;
end DATAFLOW;
  • process文内で　variableを宣言
  • 順次処理で、すぐに代入した値を使う場合はvariableを用いて即時代入（ := ）を使用する。
  • 　
  • Yはsignalであるので、遅延代入（<=）しかできないので、TMPの代わりに使用はできない。
  • したがって、最後に　TMPをYに遅延代入している。

Variable と Signal (代入が時間的に異なり、トラブリやすい）

architecture RTL of REI is
signal X, Y, Z, C : unsigned (3 downto 0);
signal A, B　　　 : unsigned(3 downto 0);
begin

process (X, Y, Z, C) begin

　C <= Z;
　A <= X + C ;
　C <= Y;
　B <= X + C;

end process;
end RTL;

この例ではCにY,Zが代入されるが、それらは
processから出る時の一度なので、Cは前回の
Yの値を保持しているので、

A <= X + Y

B <= X + Y

 architecture RTL of REI is
signal X, Y, Z : unsigned (3 downto 0);
signal A, B　 : unsigned(3 downto 0);
begin

process (X, Y, Z)
variable C : unsigned ( 3 downto 0);
begin

　C := Z;
　A <= X + C ;
　C := Y;
　B <= X + C;

end process;
end RTL;

この例ではCはvariableであり、その行で
値が代入されるので、

A <= X + Z

B <= X + Y

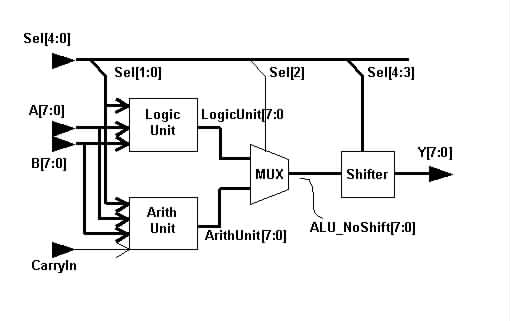

あるarithmetic logic unit (ALU)の設計

S4 S3 S2 S1 S0 Cin 動作 説明 実行ブロック
0 0 0 0 0 0 Y <= A Aを転送 Arithmetic Unit
0 0 0 0 0 1 Y <= A+1 Aをインクリメント Arithmetic Unit
0 0 0 0 1 0 Y <= A + B 加算 Arithmetic Unit
0 0 0 0 1 1 Y <= A + B + 1 キャリー付加算 Arithmetic Unit
0 0 0 1 0 0 Y <= A + Bbar AとBの１の補数をたす Arithmetic Unit
0 0 0 1 0 1 Y <= A + Bbar + 1 減算 Arithmetic Unit
0 0 0 1 1 0 Y <= A - 1 デクリメント Arithmetic Unit
0 0 0 1 1 1 Y <= A Aを転送 Arithmetic Unit
　 　 　 　 　 　 　 　 　
0 0 1 0 0 0 Y <= A and B 論理積 Logic Unit
0 0 1 0 1 0 Y <= A or B 論理和 Logic Unit
0 0 1 1 0 0 Y <= A xor B 排他的論理和 Logic Unit
0 0 1 1 1 0 Y <= Abar １の補数 Logic Unit
　 　 　 　 　 　 　 　 　
0 0 0 0 0 0 Y <= A Aを転送 Shifter Unit
0 1 0 0 0 0 Y <= shl A Aを左シフト Shifter Unit
1 0 0 0 0 0 Y <= shr A Aを右シフト Shifter Unit
1 1 0 0 0 0 Y <= 0 ０を転送 Shifter Unit

　

リスト　alu.vhd

テストベンチ test_alu.vhd

ライブラリ宣言 library IEEE;
use IEEE.STD_LOGIC_1164.all;
use IEEE.STD_LOGIC_UNSIGNED.all;		 IEEE.std_logic_unsignedは、std_logic_vector型で
符号ビットなしの演算を行うためのパッケージである。
エンティティ entity ALU is
  port(Sel : in std_logic_vector(4 downto 0);
    CarryIn : in std_logic;
    A, B : in std_logic_vector(7 downto 0);
    Y : out std_logic_vector(7 downto 0) );
end entity ALU;		 エンティティ宣言
アーキテクチャ architecture COND_DATA_FLOW of ALU is
begin
  ALU_AND_SHIFT: process (Sel, A, B, CarryIn)
    variable Sel0_1_CarryIn : std_logic_vector(2 downto 0);
    variable LogicUnit, ArithUnit,
            ALU_NoShift : std_logic_vector(7 downto 0);
    begin		 内部で直ぐに後段の回路で用いる信号はVariableで宣言する。
      ---------------------------
      -- Logic Unit
      ---------------------------
      LOGIC_UNIT: case Sel(1 downto 0) is
        when "00" => LogicUnit := A and B;
        when "01" => LogicUnit := A or B;
        when "10" => LogicUnit := A xor B;
        when "11" => LogicUnit := not A;
        when others => LogicUnit := (others => 'X');
      end case LOGIC_UNIT;
 LogicUnitは後段で用いるので、Variableとし、即値代入（：＝）を使用する。
      ---------------------------
      -- Arithmetic Unit
      ---------------------------
        Sel0_1_CarryIN := Sel(1 downto 0) & CarryIN;
        ARITH_UNIT: case Sel0_1_CarryIn is
          when "000" => ArithUnit := A;
          when "001" => ArithUnit := A+1;
          when "010" => ArithUnit := A+B;
          when "011" => ArithUnit := A+B+1;
          when "100" => ArithUnit := A + not B;
          when "101" => ArithUnit := A-B;
          when "110" => ArithUnit := A-1;
          when "111" => ArithUnit := A;
          when others => ArithUnit := (others => 'X');
        end case ARITH_UNIT; 		 ArithUnitは後段で用いるので、Variableとし、即値代入（：＝）を使用する。
      ---------------------------
      -- Mutiplex
      ---------------------------
         LA_MUX: if (Sel(2) = '1') then
           ALU_NoShift := LogicUnit;
         else ALU_NoSHift := ArithUnit;
         end if LA_MUX; 		 ALU_NoShiftは後段で用いるので、Variableとし、即値代入（：＝）を使用する。
      ---------------------------
      -- Shift operation
      ---------------------------
        SHIFT: case Sel(4 downto 3) is
          when "00" => Y <= ALU_NoSHift;
          when "01" => Y <= (ALU_NoShift(6 downto 0) & '0');
          when "10" => Y <= ('0' & ALU_NoShift(7 downto 1));
          when "11" => Y <= (others => '0');
          when others => Y <= (others => 'X');
        end case SHIFT; 		 出力YはSignalなので、遅延代入（＜＝）を用いる。
    end process ALU_AND_SHIFT;
end architecture COND_DATA_FLOW;		 　

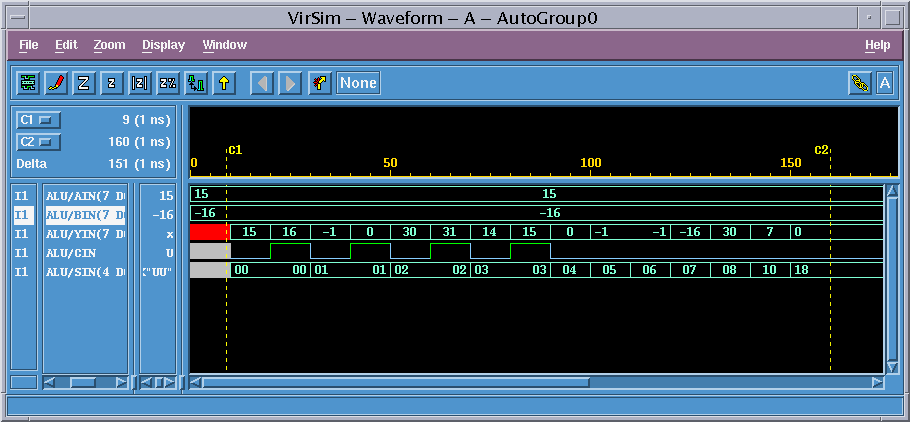

実習　ALUの動作シミュレーション(1)

リスト　alu.vhd

テストベンチ test_alu.vhd

/net/home/teacher/wada/public_html/cadpub/alu.vhd

/net/home/teacher/wada/public_html/cadpub/test_alu.vhd

にもファイルあります。

0) 作業ディレクトリに、上記２つのファイルをコピーする。

1) Sciroccoにて正常動作を確認せよ！

実習

２）　回路合成を行う。

制約なしの回路図、面積、クリティカルパス遅延、クリテイカルパスの入力ピンと出力ピン
速度最小での回路図、面積、クリティカルパス遅延、クリテイカルパスの入力ピンと出力ピン
を求める。

宿題４

下記の内容を含むレポートを提出する。

１）与えられたALU記述に対して以下をレポートする。

２）　記述を変更して4ビットと１６ビットの同一機能のALUを設計し、

2-1) 制約なしで合成し、

４ビット、8ビット、１６ビットALUのビット幅と回路面積、およびビット幅と回路速度の関係を調べよ。

2-2) 最小速度で合成し、

４ビット、8ビット、１６ビットALUのビット幅と回路面積、およびビット幅と回路速度の関係を調べよ。
