CAD オンライン中間試験

琉球大学情報工学科 和田 知久

以下の手順に従って、与えられたVHDファイルを修正して、SCIROCCOシミュレーション、回路合成を行い、シミュレーション波形と、回路図をメイルにて送付する。

１）　以下の２つのファイルをコピーする。

以下はおなじファイルシステムからなので、以下をCPコマンドでコピーできる。

/net/home/teacher/wada/public_html/cadpub/mid1.vhd

/net/home/teacher/wada/public_html/cadpub/test_mid1.vhd

以下はWEBから取りたい人用

http://www.ie.u-ryukyu.ac.jp/~wada/cadpub/mid1.vhd

http://www.ie.u-ryukyu.ac.jp/~wada/cadpub/test_mid1.vhd

２）自分のID番号の下二桁を以下のようにそれぞれ４ビットに変換し、トータル８ビットとし、
mid1.vhdの８ビットデータを書き換える。

以下の赤字のデータを自分のIDを変換した８ビットに変換する。
以下の例では、７５番を0111 0101に変換した例である。

library IEEE;
use IEEE.std_logic_1164.all;
entity MID1 is
port ( ADD : IN std_logic_vector (2 downto 0);
 ID : OUT std_logic );
 end MID1;
architecture RTL of MID1 is
begin
process(ADD)
begin
 case ADD is
when "000" => ID <= '0';
when "001" => ID <= '1';
when "010" => ID <= '1';
when "011" => ID <= '1';
when "100" => ID <= '0';
when "101" => ID <= '1';
when "110" => ID <= '0';
when "111" => ID <= '1';
when others => ID <= 'X';
end case;
end process; end RTL;

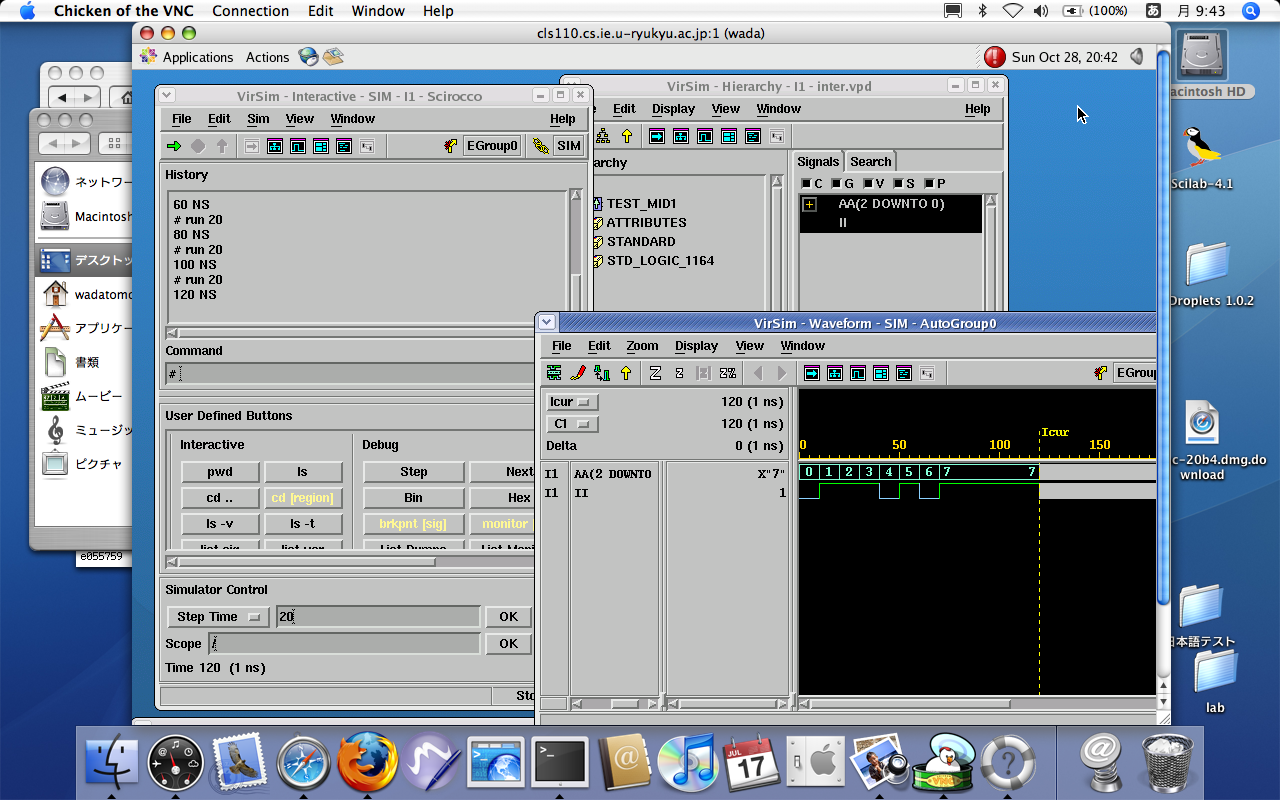

３）　変換したmid1.vhdとtest_mid1.vhdを用いてSCIROCCOシミュレーションを行い。
以下のようなスクリーンダンプを取れ！

スクリーンダンプは　MACの画面で、コマンド - SHIFT - 3 で取ることができる。

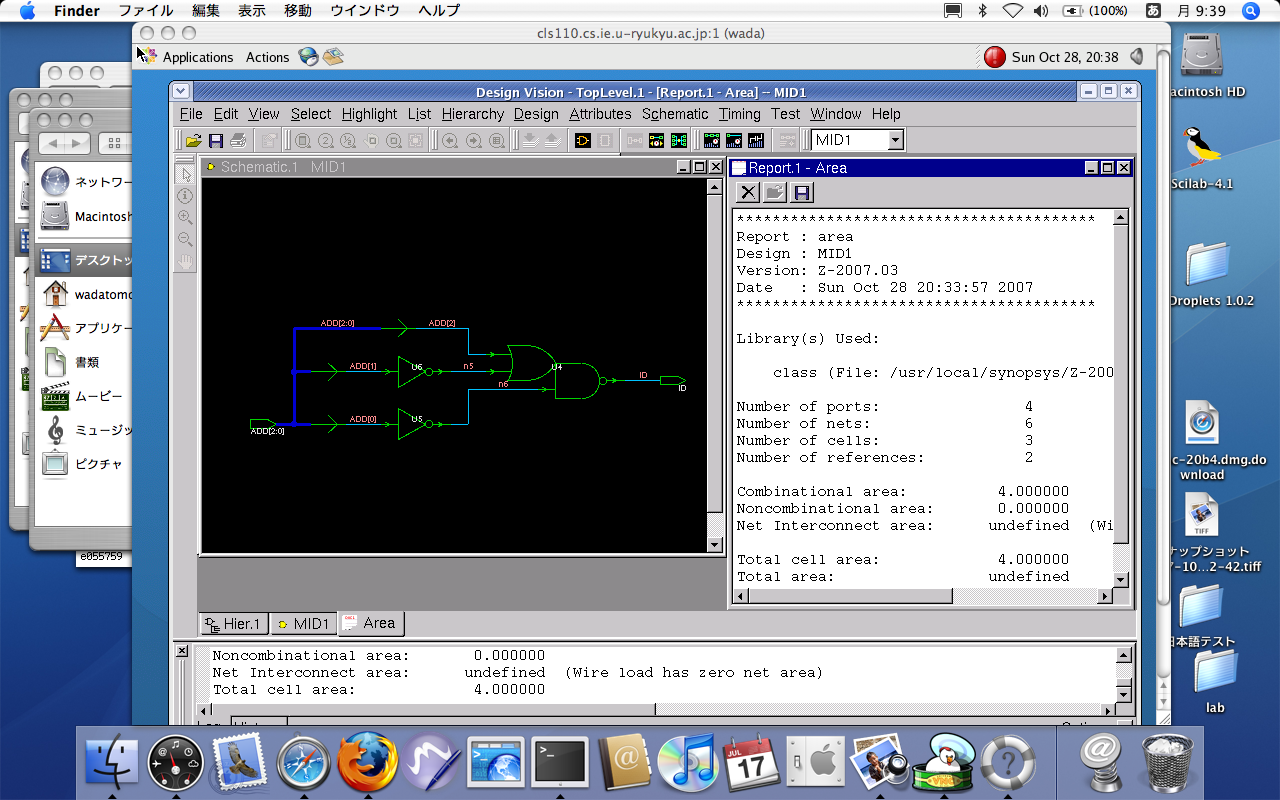

３）　変換したmid1.vhdを用いてdesign_viosnで回路合成を行い、面積レポートを表示して。
以下のようなスクリーンダンプを取れ！

５）　メイルにて提出せよ！

提出先メイルアドレス：　wada@ie.u-ryukyu.ac.jp

メイルタイトル（全て英数字で）：　cadmid1(学籍番号)

内容：　

学籍番号

名前

上記２つの画面ダンプファイルの添付

以上
