(4)コンステレーション


4−1 コンスタレーション (星座のことですが。。。)



変調の3つのパラメータ:

(1)振幅:A

(2)周波数: fc (Hz)  周期: Tc=1/fc (s)

(3)位相ずれ: Φ

の内の2つ(1)と(3)を2次元平面状の点であらわす。

図4−1

X軸からの角度が位相、原点からの距離が振幅

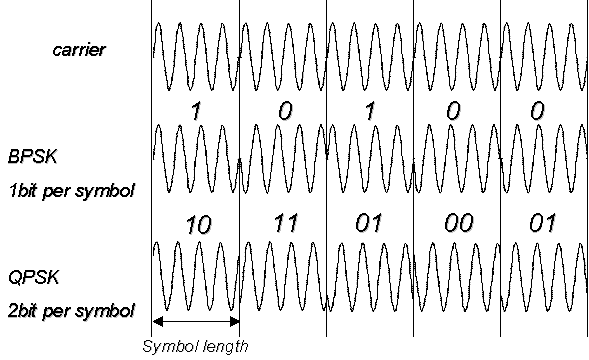

「クイズ1」 BPSKとQPSKのコンスタレーションはどうなるか?



「クイズ2」I相(In Phase)の波とQ相(Quadrature Phase)の波とはなにか? (P79)

波の直交とは

EVMとは


ここからは教科書に無い補足事項

無線信号処理では、三角関数の代わりに以下の

複素指数関数を使用する。

〇これは、I軸を実数、Q軸を虚数とする平面での回転を示す関数となる。 (回転関数)

〇無線信号処理では、三角関数x(t)のかわりに、(t)を使って処理をする。これを解析的信号とよぶ。

〇この複素指数関数のX(複素振幅という)は振幅と位相を示すもので、上記コンスタレーションと同じものである。


宿題2−1

(1) SCILABというS/Wを以下の情報にしたがって、インストールせよ

http://www.lsi.ie.u-ryukyu.ac.jp/~ninja/manual.html

(2)以下の4章プログラミングの基礎の部分を自習せよ!

http://www.ecl.sys.hiroshima-u.ac.jp/scilab/introscilab/introscilab.html

今後の授業、宿題、中間テスト、期末テストで使用するので、かならず次週までに実行せよ!!!

(3)英語のマニュアルページ

http://scilabsoft.inria.fr/product/man/html/eng/

(4)日本語の便利なページ

http://www-ec.denki.numazu-ct.ac.jp/scilab/index.html




宿題2−2

(1)キャリア周波数が1KHzとして、以下の図のコンステレーションA,B,Cで示されるように変調された波を図示せよ!

   図は、キャリア波形、と変調波形を2段で図示し、第1シンボルがA、第2シンボルはB、第3シンボルはCとせよ。

(2)上記A,B,CのコンスタレーションからEVM=50%となる軌跡を図示せよ。



(3)解析的信号は複素数であり、虚数成分を含むが、その実部をとれば実数信号で、私たちが扱う波となる。

解析的信号(t)が与えられた時にRe[]演算をすればよいのだが、実際にはどのように計算すればよいか?
