琉球大学のPHS データ通信システム

1. Systemの概略

本システムは99年4月から64kbps対応になりました。

注: 本システムは、12月の新ビル移行の後、休止していましたが、 半年たった7月はじめに、ようやっと再開されることになりました。 風の噂では、琉大の事務のせいだとか...

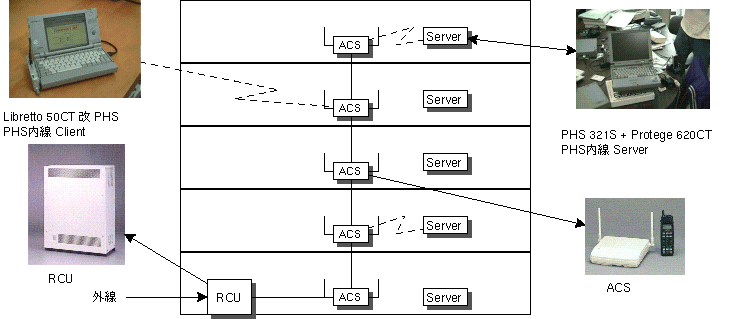

本大学のシステムは、工学部ビル1号館(7階建)に設置されています。 NTT九州移動通信網(株) により、ビルに一つのビル内基 地局(RCU Remote Control Unit) )が設置されいます。RCUは、公衆 回線との接続(8回線まで、今は2回線)及び内線の処理を行ないます。 各階にACS (Advanced Cell Station) と呼ばれるアンテナがありACS には3つまでの接続が可能です。また各階に、ノートパソコン、PHS、 PIAFS PCMCIA card を組み合わせたサーバが用意されています。ま た、情報処理センタには、TAP 8回線があり、外線からの接続を実 現しています。

RCU一つについて32個までACUがつけることができます。 RCUからACSまではは600mまで延ばすことができます。 現在、ACU は、各階、および、大教室合わせて、12個が設置されています。

2. 何ができるのか?

• 普通のPHS音声通信 (外線)
• 各階の内線音声通信 (RCUひとつに付き100登録まで)
• PIAFS内線/外線通信による学内LAN/SINETとのPPP接続
• PIAFS通信による学外プロバイダとの接続

内線はもちろん無料です。 外線にかかる費用 も公衆電話並です。NTT Docomo は、166 経由でPIAFS接続すると、 全国一律15円/分でInternet接続をすることができます。 ですから、大学に直接接続する方が長時間の場合は経済的(10円+10円/分)です。 あるいは、PIAFと普通のモデムの話すV.34の変換 (PTE)などを利用すると、PTEまでの料金+毎分10円なので、 長距離でも比較的安価です。PTEを利用するには、 DC-2PなどでのPTEの設定を参考にして下さい。ただし、沖縄からだと福岡 を経由になります。

琉大の人は、 使い方を参照してください。

3.電波の到達範囲

琉大内部ではPHSの受信は良好です。 どうもACSはホームアンテナ経由で動作させることも可能なようです。 北口の方が東口よりも電波は良く届いているようです。 生協の中とかにもアンテナをおいて欲しい所です。 電子情報ビルの内線が届く範囲は、 ビルの内外およそ50mのようです。20mほど離れている 隣の情報処理センタと大学院棟内部でも窓際ならば接続可能です。 これらのビルにはACSやRCUは入っていません。

4. サーバ設備について

今は電子情報ビル内にはTAPやWireless TAはありません(!)。その かわり、ノートパソコンとPHSを組み合わせたサーバが複数台あります。

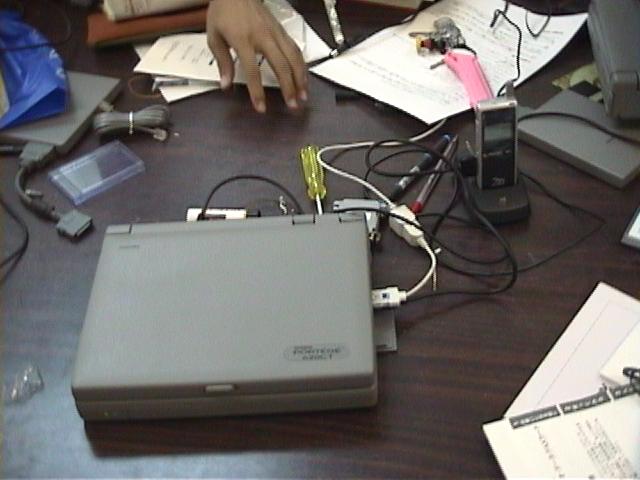

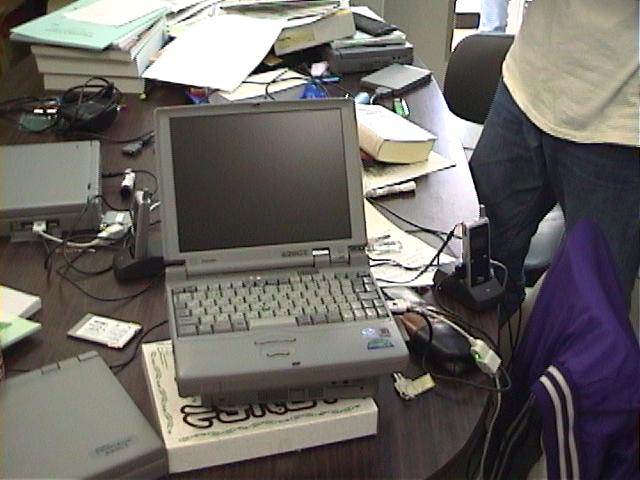

この2台がサーバです。普通のノートにBSD/OS 3.1を載せて、そこで PCMCIA ethernet card と PIAFS card を入れています。

4年生(いまのところ最上級生)が 苦労して接続しているところです。

5. クライアントについて

PIAFS対応PHSならば特に問題なくつながります。ただし、DC-1Sという versionのPCMCIA cardはBSD/OSでは使えないようでしたが、今は 動作しています。今は、 DC-2P + 312S及び321S、611Sを使っています。

Libretto 50CT 改 PHS。英語キーボード、2.1G Disk、75MHz Pentinum です。 やはり、BSD/OS が載っています。改といっても、

マジックテープで張り付けてあるだけです。

6. ビル内基地局(RCU/ACS)方式の利点と欠点

PHS PIAFS Data通信を実現するにはいくつかの方法があります。 (やはり NTT九州移動通信網(株)のPHSのページ が詳しい)

PIAFS対応ホームアンテナ	普通の公衆回線にPHSを接続するもの。20登録できる 使用は一回線だけ
PIAFS対応TA (TAP)	ISDNとPIAFSが受けられるTA
Wireless TA	PHSを直接受けられるTA
オフィスステーション	PBX (ADP内蔵)を使ったPHS/PIAFS system
LAN直結オフィスステーション	PCU(PHS Communication Unit)というオフィスステーションの LAN直結型
ビル内基地局RCU	公衆回線に接続するPHS/PIAFS基地局。ようするに普通の基地局ですが、 内線登録が可能です。この内線はホームアンテナやオフィスステーション の内線とは異なり、外線と同じ働きをします。

各方式の利点と欠点
• ホームアンテナは 安価です。しかし、 大学で使うには内線の登録数が少なすぎます。
• TAPは、必ず公衆回線経由で使うことになります。学内LANとして 使うものではありません。しかし、多数の回線を用意することができます。
• Wireless TAは、サーバにつなげることのできるPHSです。内線登録 もできるかどうかはわかりません。まだ実物を見てないので... 今は10万近いの少々高価ですが、ノート一台に比べれば安いともいえます。
• オフィスステーションは高価(数百万円程度)です。内線通話も可能です。PIAFS を使う時には、対応した(より高価な)PBXを使う必要があります。 TA-Pを直接 接続することができますので、サーバを接続するのは容易です。 内線登録はPBXの能力によって決まります。
• RCU/ACS では、PBXは存在しません。内線経由のPIAFSが可能です。 内線登録は、RCU一つに付き100人程度です。サーバを直接接続 することはできません。RCU設置はPHS会社が行ないます。 ただし、20人程度の新規ユーザが要求されることもあるようです。
• LAN直結型PCUは、 山梨大学塙先生のところなどで導入しているようです。

7. その他

本システム 設置までには、いろいろな問題がありました。(提案したのは10月、 実際に設置されたのは翌年の7月です... NTT Personalは2か月で入れられる といったのですが。)

• 前例がない。これはお役所にとっては致命的なものです。しかし、 探してみると、いろいろな前例があるものです。 山梨大 など... 日大、筑波大なども導入しているようです。
• PHSを新規購入する必要がある。学生が外線を使うことは許されない そうです。そこで「PHSに封印する」というアイデアが出されましたが(爆笑)、 購入するPHSは教職員のみが使うということでOkが出ました。
• RCU/ACS は、PHS会社が設置しますが、なんと、「場所代と電気代 を払え」という話が会計からでました。(ふーん...) 公衆電話などの前例がそうなっている そうです。これはPHS会社が条件を飲みました。 5cmx20cmぐらいのACSの場所代がいくらなのかは興味のある所ですが、 残念ながら知りません。
• 内線でPHSがPIAFSを受けられるのかが良くわからない。これは結果オーライ でした。
